小径孔加工

小径孔加工 技術特長

  1. 高歩留まり
  2. 0.06㎜〜極小径孔加工
  3. ダメージレス加工

小径孔加工 技術例

加工例

  • 孔径Φ0.06× 深さ 0.6 ㎜(Si)
  • 孔径Φ0.4× 深さ 30㎜(Si)
  • 孔径Φ1.0× 深さ50㎜(Alumina)
  • 孔径Φ0.5× 深さ13㎜(SiC)
小径孔加工
Φ0.4貫通孔(シリコン(Si))

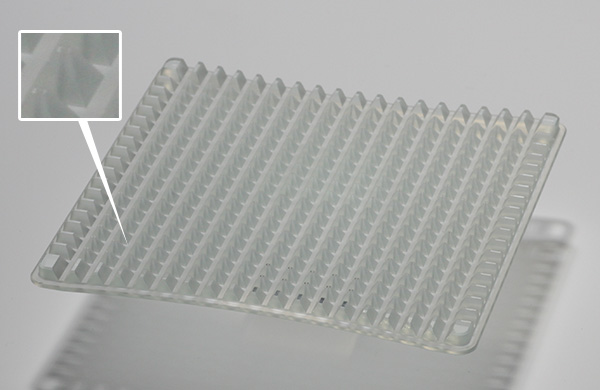

ピラミッド頂点:Φ0.4貫通孔(Soda Glass)

小径孔加工 応用例

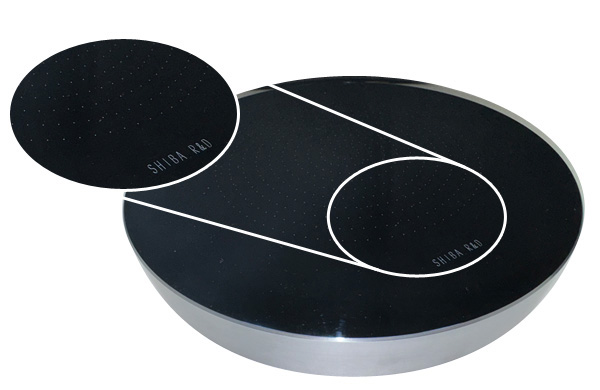

ドライエッチング用 Si・SiC 部品

  1. 6,8,12 インチ用消耗部品
  2. OEM 認定工場
製品概要
材料単結晶Si外径Φ280~Φ480×厚みt10㎜~
孔明け加工500~3000ヵ所
孔径Φ0.3~Φ0.5貫通孔加工
酸化膜ドライエッチング工程で使用される消耗部品
酸化膜ドライエッチング工程で使用される消耗部品

小径孔加工 貢献分野

PC / スマホなど
PC / スマホなど
自動運転
自動運転
IOT
IOT
データセンター
データセンター

深孔加工

深孔加工 技術特長

  1. 高精度 > 例︓孔径Φ15× 長さ 2000㎜の加工で孔直線度0.1㎜以下
  2. 高アスペクト比 > 長さ L / 孔径 D=450
  3. ダメージレス加工

深孔加工 技術例

深孔加工技術概要 >>> 孔内面の鏡面研磨も可能です

材料合成石英外径 Φ40~Φ200×長さ300㎜~1500㎜
1~100 箇所 - 孔明け加工
孔径Φ1.5~Φ42 貫通孔加工 / 孔径Φ1.5~Φ20 孔内面鏡面研磨加工

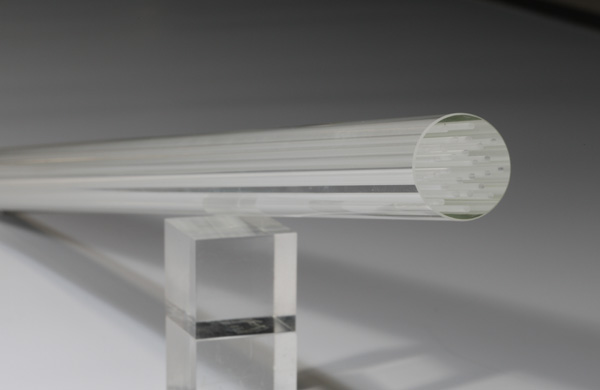

深孔加工

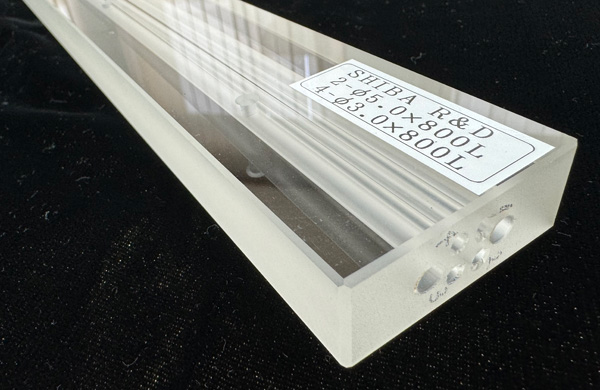

2箇所-φ5.0mm×L800mm 4箇所-φ3.0mm×L800mm(Quartz)

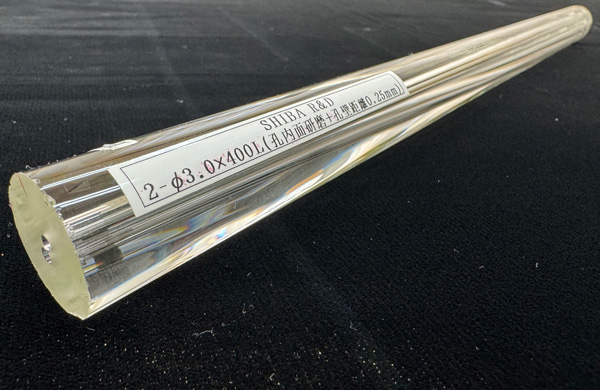

2箇所-φ3.0mm×400L 孔壁距離0.25mm(Quartz)

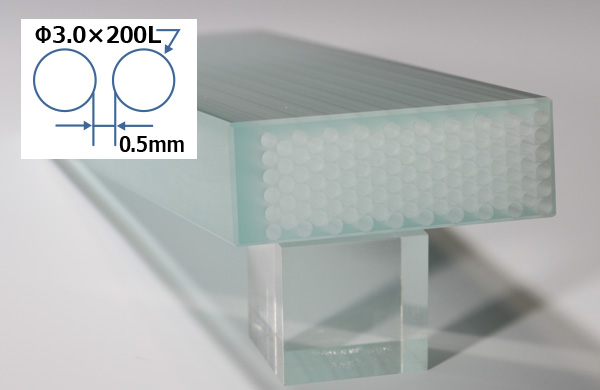

加工イメージ

加工イメージ

深孔加工 貢献分野

光ファイバー
光ファイバー
半導体
半導体製造装置部品

世界各国でこの技術を活用しています。

  • 日本
  • アメリカ・カナダ
  • ドイツ
  • 中国
  • デンマーク
  • フランス

大型光学部品加工

大型光学部品加工 技術特長

  1. 超高付加価値品︓高歩留まり
  2. 軽量化加工︓ダメージレス加工
  3. 加工範囲︓最大直径Φ1800mm , 重量 3t

大型光学部品加工 技術例

大型光学部品加工

大型光学部品加工
3D AR
3D ARデータ QRコード

大型光学部品加工 貢献分野

航空宇宙関連
航空宇宙関連
液晶製造装置部品
大型望遠鏡(光学部品)
大型望遠鏡
(光学部品)

その他の素材加工 SiC , Al₂O₃等の加工ができます。

SiC加工 技術例

特長 >>> CVD-SiC , Si-SiC 等

  • 小径加工孔径︓Φ0.3 ~Φ0.6(精度 ±0.01 ㎜)
  • 小径加工深さ︓~ 13 ㎜
  • 再生部品の加工技術開発
  • 半導体製造装置の大型部品加工
